Beket 105 Kaynaklı Ray Kraposu

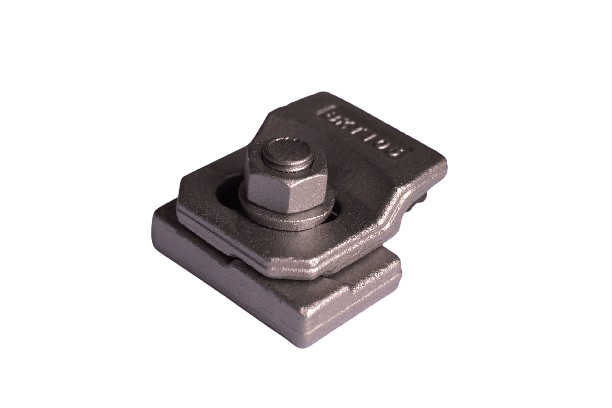

Beket 105 kaynaklı tip ray kraposu alt ve üst olmak üzere 2 adet sıcak dövme parçadan meydana gelmiştir. İsteğe göre kauçuk burun ya da çelik burun olarak üretilebilen Beket 105 ray kraposunun üst parçası, kaynaklı tip alt parçaya özel T baş cıvata ile montajlanır.
- Maksimum yanal yük 120 KN
- Yanal Ayarlama 10 mm
- Civata M16 gr 8.8
- Sıkma Kuvveti 175 Nm
- Sıcak Dövme Çelik St52-3
Ana Özellikler
- Krapolar ray altı ped varken veya ped olmadan montaj yapılabilir.
- Sistem kraponun raya kolay montajını ve yanal ayarlama imkanı sağlar.
- Alt parça kaynatılır üst parça alt parçaya cıvata ve somun ile montajlanır.
- Kauçuklu burun kraponun raya esnek basmasını sağlar.
- Rayın esnemesini ve ray hareketlerini mümkün kılar.
- Krapolar raylarda kolay bakım ve değişiklik yapılmasını sağlar.
- Rayları krapo ile sabitleme yıllardır çoğu ülkede başarı ile kullanılmaktadır.
Teknik Tablo
| KRAPO NO | X | C | W | N | Ağırlık (Kg) |
| BEKET 105/36/9 | 20 | 36 | 48 | 9 | 0,715 |
| BEKET 105/36/13 | 20 | 36 | 48 | 13 | 0,735 |
| BEKET 105/36/19 | 20 | 36 | 48 | 19 | 0,750 |
| BEKET 105/36/22 | 20 | 36 | 48 | 22 | 0,765 |
Ray Tipleri
| Ray Tipi | A | B | E | Pedsiz | Pedli |
| A45 | 45 | 55 | 125 | 105/36/22 | 105/36/13 |
| A55 | 55 | 65 | 150 | 105/36/19 | 105/36/13 |
| A65 | 65 | 75 | 175 | 105/36/19 | 105/36/13 |
| A75 | 75 | 85 | 200 | 105/36/19 | 105/36/13 |
| S20 | 44 | 100 | 82 | 105/36/22 | 105/36/13 |
| S24 | 53 | 115 | 90 | 105/36/22 | 105/36/13 |
| S30 | 60,3 | 108 | 108 | 105/36/19 | 105/36/13 |
| S31 | 56 | 125 | 106 | 105/36/22 | 105/36/13 |
| S33 | 58 | 134 | 105 | 105/36/19 | 105/36/13 |
| S41 A | 67 | 138 | 125 | 105/36/19 | 105/36/13 |
| S49 | 67 | 149 | 125 | 105/36/19 | 105/36/13 |
| 39 E1 | 63,5 | 133,4 | 117,5 | 105/36/19 | 105/36/13 |
| UIC 54 | 70 | 159 | 140 | 105/36/19 | 105/36/13 |
| P 24 | 51 | 107 | 92 | 105/36/22 | 105/36/13 |
| P 43 | 70 | 140 | 114 | 105/36/19 | 105/36/9 |
| P 50 | 72 | 152 | 132 | 105/36/19 | 105/36/9 |
